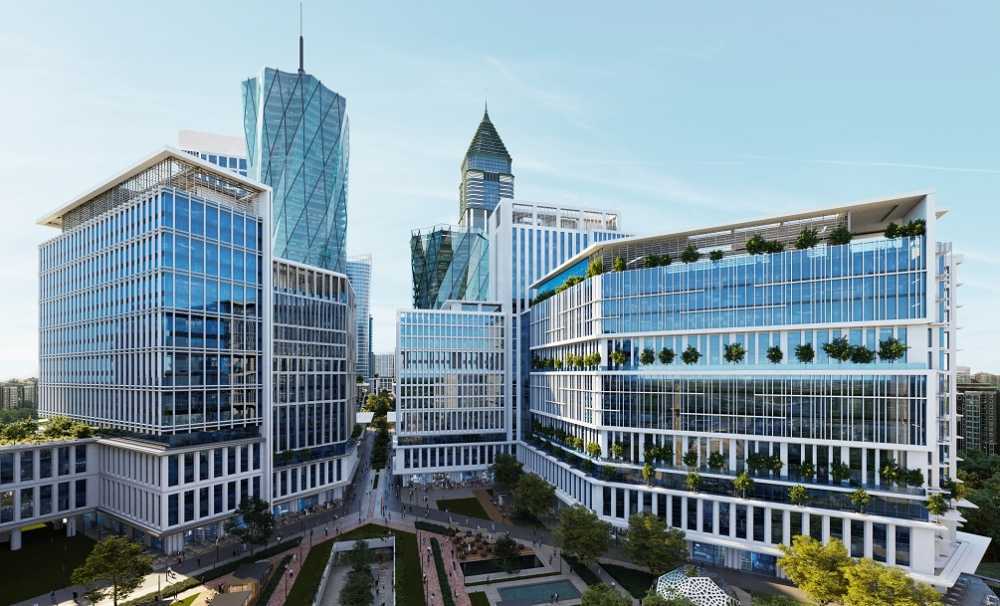

Modern yapılarda estetik, enerji verimliliği ve dayanıklılık beklentileriyle birlikte cam giydirme cephe sistemleri önemli bir yere sahiptir. Ancak başarılı bir cam cephe yalnızca cam ve alüminyum profillerden oluşmaz. Sistemin güvenli ve uzun ömürlü olması için cephe ile ana taşıyıcı yapı arasındaki ankraj bağlantılarının doğru tasarlanması ve uygulanması gerekir.

Bu yazıda giydirme cephe sistemlerinin çalışma prensibini, ankraj bağlantılarını, cam cephe çeşitlerini, yük aktarımını, yalıtım detaylarını ve uygulamada dikkat edilmesi gereken noktaları ele alıyoruz.

Giydirme Cephe Nedir?

Giydirme cephe veya curtain wall, binanın ana taşıyıcı sisteminden bağımsız çalışan ve kendi ağırlığı ile üzerine gelen dış yükleri yapı taşıyıcısına aktaran cephe sistemidir. Tipik bir cam giydirme cephede yük aktarımı Cam → alüminyum profiller → ankraj/braket → dübel veya gömülü ankraj → betonarme taşıyıcı sistem şeklinde gerçekleşir. Düşey taşıyıcı profiller genellikle mullion, yatay taşıyıcılar ise transom olarak adlandırılır. Bu elemanlar camların taşınmasını ve cephe düzleminin oluşturulmasını sağlar.

Ankraj Bağlantısı Neden Önemlidir?

Ankraj, cephe sisteminin ana taşıyıcı yapıya bağlandığı noktadır ve cepheye gelen yüklerin güvenli biçimde yapıya aktarılmasını sağlar. Ankraj tasarımında cam ve alüminyum sisteminin kendi ağırlığı, rüzgâr basıncı ve emmesi, deprem etkileri, katlar arası ötelemeler, yapısal sehimler, sıcaklık değişimleri ve montaj toleransları dikkate alınmalıdır. Bu nedenle ankraj çapı, aralığı veya plaka kalınlığı yalnızca profil kataloglarına göre belirlenmemeli; cepheden ana taşıyıcı yapıya kadar tüm yük aktarım zinciri mühendislik hesabıyla doğrulanmalıdır.

Giydirme Cephede Ankraj Sistemi Nasıl Çalışır?

Tipik bir ankraj bağlantısı; ankraj plakası veya braket, bağlantı cıvataları ve betonarme yapıya bağlanan dübel ya da gömülü ankraj elemanlarından oluşur. Basitleştirilmiş yük aktarımı Alüminyum düşey profil → bağlantı cıvatası → ankraj braketi → dübel → betonarme döşeme/kiriş şeklindedir. Ayarlanabilir ankrajlar, montaj sırasında profilin sağa-sola, içeri-dışarı ve yukarı-aşağı konumunun ayarlanmasına imkân verir. Böylece cephe aksı ve şakül toleransları daha kontrollü şekilde düzenlenebilir.

Sabit ve Hareketli Ankraj

Giydirme cephelerde bütün bağlantıların aynı şekilde sabitlenmesi doğru değildir. Alüminyum profiller sıcaklık değişimlerinden etkilenirken bina da katlar arasında hareket ve deformasyon gösterebilir. Sabit ankraj, profilin belirli bir noktadaki konumunu kontrol eder ve yüklerin yapıya aktarılmasını sağlar. Hareketli veya kayar ankraj ise profilin tasarımda öngörülen yöndeki hareketine izin verir. Özellikle uzun cephelerde ve yüksek sıcaklık farklarının bulunduğu yapılarda bu detay önemlidir.

Betonarme Yapıya Ankraj Nasıl Yapılır?

Cephe ankrajlarında temel olarak iki yöntem kullanılır. Sonradan monte edilen ankrajlarda betonarme yapı tamamlandıktan sonra ankraj plakası mekanik veya kimyasal ankraj elemanlarıyla yapıya bağlanır. Tipik bağlantı Beton → dübel → ankraj plakası → cıvata → alüminyum profil şeklindedir. Bu yöntemde montaj sırasında ayar yapılabilir. Ancak beton dayanımı, gömme derinliği, kenar mesafesi, ankrajlar arası mesafe, beton kalınlığı ve çekme-kesme kapasiteleri kontrol edilmelidir. Mevcut donatının konumu da dikkate alınmalıdır.

Gömülü ankraj sistemlerinde ise beton dökülmeden önce döşeme veya kiriş içerisine ankraj plakası ya da ankraj kanalı yerleştirilir. Beton prizini aldıktan sonra cephe braketleri bu sisteme bağlanır. Bu yöntem sonradan beton delinmesi ihtiyacını azaltabilir ve bağlantı konumunda ayar imkânı sağlayabilir. Ancak ankrajların beton dökümü öncesinde doğru aks ve kotta yerleştirilmesi gerekir.

Cam Giydirme Cephe Sistemleri

Cam giydirme cepheler farklı taşıma ve sabitleme prensiplerine göre uygulanabilir. Yaygın sistemler arasında kapaklı, strüktürel silikonlu ve noktasal bağlantılı cam cepheler bulunur.

Kapaklı Sistem

Kapaklı sistemde cam, alüminyum taşıyıcı profil üzerine oturur ve dış taraftan baskı profili ile kapak kullanılarak mekanik olarak sabitlenir. Cam ile alüminyum arasında uygun conta ve cam takozları kullanılır. Bu sistem güvenilir mekanik cam tutuşu, kolay bakım, cam değiştirme imkânı ve farklı cam ve panel kombinasyonlarına uyum gibi avantajlar sunar.

Strüktürel Silikon Giydirme Cephe

Strüktürel silikon sistemlerde dışarıdan görünen kapak ve baskı profilleri azaltılarak daha homojen bir cam yüzeyi elde edilir. Cam, sistem tasarımına uygun şekilde özel kaset veya taşıyıcı elemanlara strüktürel silikonla bağlanır. Bu sayede daha sade ve kesintisiz bir cam görünümü elde edilebilir. Silikon bağlantısının taşıma kapasitesi, cam boyutları, bağlantı geometrisi ve uygulama koşulları sistem üreticisinin teknik gereklilikleriyle birlikte değerlendirilmelidir.

Noktasal Bağlantılı Cam Cepheler

Noktasal bağlantılı sistemlerde sürekli alüminyum çerçeveler yerine Spider bağlantılar, rotül sistemleri, çelik taşıyıcılar ve gergi sistemleri kullanılabilir. Daha yüksek şeffaflık sağlayan bu sistemlerde bağlantı noktalarının oluşturduğu kuvvetler ve camın delik veya işleme bölgeleri özel olarak hesaplanmalıdır.

Cam ile Alüminyum Profil Arasındaki Bağlantı

Cam doğrudan çıplak alüminyum yüzeye oturtulmamalıdır. Sistemin detayına göre cam ile profil arasında EPDM, neopren veya uygun elastomerik elemanlar kullanılabilir. Bu elemanlar cam kenarlarının korunmasına, titreşimlerin azaltılmasına, kontrollü yük aktarımına ve sızdırmazlığa katkı sağlar. Cam takozlarının doğru konumlandırılması da önemlidir. Yanlış takozlama cam üzerinde istenmeyen gerilmelere yol açabilir.

Giydirme Cephede Rüzgâr Yükleri

Rüzgâr, cam cephelerin tasarımındaki temel yüklerden biridir. Cephede hem basınç hem de emme etkisi oluşabilir. Yük aktarımı Cam → yatay/düşey profiller → ankraj → yapı şeklindedir. Bu nedenle cam kalınlığının yanı sıra profil kesitleri, profil açıklıkları, ankraj aralıkları ve bağlantı kapasitesi birlikte değerlendirilmelidir. Özellikle yüksek yapılarda rüzgâr etkisinin bina yüksekliği ve geometrisine göre değişebileceği unutulmamalıdır.

Deprem ve Katlar Arası Hareket

Türkiye'deki uygulamalarda deprem etkileri de önemlidir. Giydirme cephe ana taşıyıcı sistemin parçası olmasa da binanın deprem sırasında yaptığı hareketlerden etkilenir. Katlar arası ötelemeler düşey profillerde, ankraj bağlantılarında, cam kenarlarında, contalarda ve silikon bağlantılarında gerilmelere neden olabilir. Bu nedenle cephe sistemi, yapının öngörülen hareketlerini karşılayabilecek şekilde tasarlanmalıdır.

Su ve Hava Yalıtımı

Giydirme cephelerde mekanik dayanım kadar hava ve su geçirimsizliği de önemlidir. Dış conta, cam/profil birleşimi, drenaj kanalları ve iç sızdırmazlık elemanları birlikte çalışarak kontrollü bir drenaj sistemi oluşturur. Drenaj deliklerinin kapatılması veya yanlış silikon uygulaması su tahliyesini olumsuz etkileyebilir. Bu nedenle uygulama sonrası görsel kontrollerin yanı sıra uygun projelerde hava ve su geçirimsizlik testleri de yapılmalıdır.

Isı Yalıtımı ve Isıl Köprüler

Alüminyumun yüksek ısı iletkenliği nedeniyle giydirme cephelerde ısıl köprülerin kontrolü önemlidir. Profil geometrisi, termal bariyerler, cam özellikleri ve ankraj detayları enerji performansını etkiler. Ankraj bağlantılarının da yalıtım sürekliliğini bozmayacak şekilde çözülmesi gerekir.

Korozyon Koruması

Ankraj plakaları, cıvatalar ve diğer metal bağlantı elemanları nem ve dış ortam koşullarına maruz kalabilir. Bu nedenle malzeme seçimi ve korozyon koruması tasarımın bir parçası olmalıdır. Farklı metallerin temas ettiği bağlantılarda galvanik korozyon riski de değerlendirilmelidir. Özellikle deniz etkisine açık ve yüksek nemli ortamlarda bu konu daha fazla önem taşır.

Yangın Güvenliği

Giydirme cephe ile döşeme arasındaki boşluklar yangının katlar arasında ilerlemesine neden olabileceğinden, döşeme seviyelerinde uygun yangın bariyerleri ve yangın durdurucu detaylar uygulanmalıdır. Bu detaylar cephe sistemiyle birlikte binanın genel yangın güvenliği tasarımı içerisinde değerlendirilmelidir.



Sonuç olarak, cam giydirme cephe sistemlerinde taşıyıcılık, ankraj güvenliği, yapı hareketleri, yalıtım, ısı performansı, korozyon ve yangın güvenliği bir bütün olarak değerlendirilmelidir. Özellikle ankraj bağlantıları, cephe ile ana taşıyıcı yapı arasındaki kritik yük aktarım noktalarıdır. Bu nedenle rüzgâr, ölü yük, deprem ve yapısal hareketler dikkate alınarak doğru şekilde tasarlanmalıdır.

Doğru cam + doğru profil + doğru ankraj + kontrollü hareket + doğru uygulama = güvenli ve uzun ömürlü giydirme cephe.
